Electronique > Réalisations > Boîte de direct 002g (active)

Dernière mise à jour : 30/03/2025

Présentation

Boîte de directe (DI) spécialement développée pour les élèves de l'école d'audiovisuel 3IS Elancourt/Trappes.



Cette "DI-Box" (Direct Injection Box, boîte de direct) présente une entrée asymétrique haute impédance pour instrument sur jack mono 6,35 mm et une sortie symétrique basse impédance sur XLR mâle. Elle peut fonctionner sur pile 9 V ou avec une alimentation Phantom.

Schéma

Cette boîte de direct est basée sur l'emploi d'amplificateurs opérationnels (AOP) pour assurer une impédance d'entrée élevée tout en permettant une sortie symétrique à basse impédance.


-

Descriptif

Principe de fonctionnement et descriptif complet donné en cours ou en tête à tête.



Remarques

• Pour pouvoir utiliser cette boîte de direct aussi bien avec une pile 9 V qu'avec une alimentation phantom P48, les deux condensateurs C2 et C3 doivent impérativement être de type bipolaire / non polarisés. Si l'usage avec une pile 9 V est écarté (usage uniquement avec alimentation phantom P48), alors les deux condensateurs C2 et C3 peuvent être de type polarisé. Dans ce cas, leur pôle positif doit être orienté vers la prise XLR de sortie (pôle négatif sur sortie AOP). Dans le doute, adopter des condensateurs bipolaire / non polarisés.
• Si l'alimentation par pile n'est pas souhaitée (usage uniquement avec alim phantom P48), alors la diode D5 peut être omise (non soudée).
• L'interrupteur Ground/Lift peut être placé directement sur le circuit imprimé, comme montré sur l'illustration 3D en début d'article. Toutefois, si l'ensemble est placé dans un coffret (ce qui est plutôt conseillé pour un usage sur scène), cet interrupteur doit être accessible et donc déporté et relié au circuit imprimé par deux fils courts. Ceci dit, il n'est pas impératif d'effectuer le câblage Ground/Lift en passant par le circuit imprimé, il peut aussi être effectué "en l'air", directement entre le connecteur jack d'entrée et le connecteur XLR de sortie, avec les composants R12 et C6 eux aussi câblés "en l'air".
• En temps normal, le cavalier JP1 doit être mis en place pour court-circuiter la résistance R1A. Ce cavalier ne doit être retiré qu'en cas de saturation observée avec des sources énergiques (amplitude du signal d'entrée de plus de 5 Vpp). A noter que ce risque de saturation n'existe que dans le cas où l'AOP adopté est un TL072 (moins de risque avec un autre type d'AOP qui consomme moins de courant) et si l'alimentation se fait par pile 9 V.
• Le circuit intégré U1 (double AOP) peut être soudé directement sur le circuit imprimé, mais il est tout de même conseillé de le monter sur un support (DIL08 "lyre" ou DIL08 "tulipe") pour éventuellement permettre des tests avec d'autres modèles d'amplificateurs opérationnels.



Prototypes

Circuits identiques aux précédentes DI, voir tests réalisés avec mes DI 002 / 002b , DI 002c et DI 002d.

Mon prototype

-


-

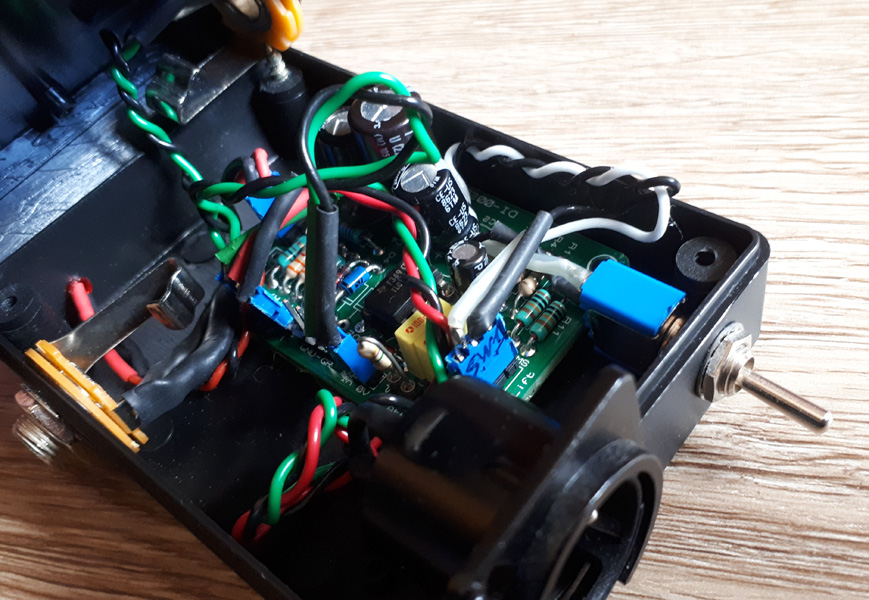

Prototype de James F.

Montage soigneusement mis en boîte par James, très jolie réalisation... parfaitement fonctionnelle !



Retour de James : Voici des photos de la DI active que j'ai fabriqué à partir de votre circuit imprimé. Elle fonctionne très bien et me sera très utile! James.



Circuit imprimé

Réalisation de cinq exemplaires.





Historique

30/03/2025
- Ajout photos prototype de James F, que je remercie pour ses retours.

13/09/2023
- Première mise à disposition.
